Закладные ДПШ высотой 30 мм (+сталь)

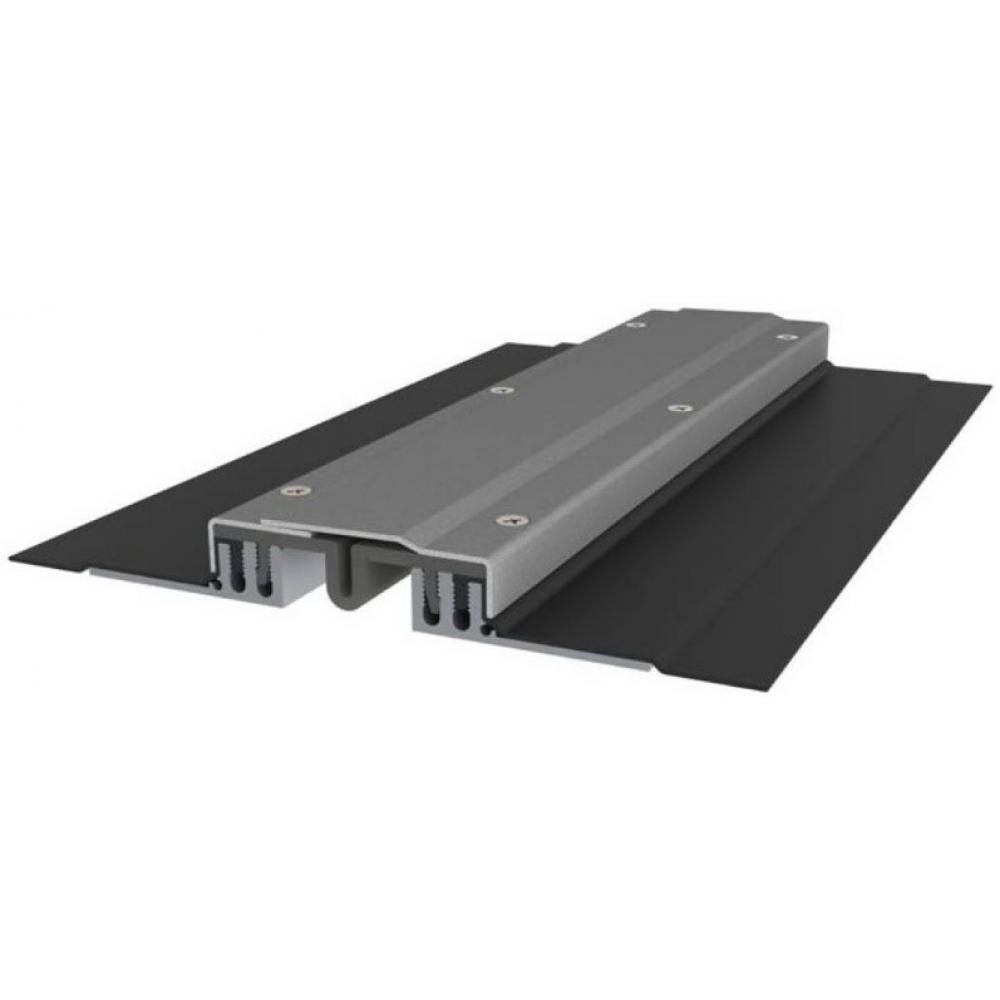

Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые плотно вставлена водонепроницаемая вставка с выпусками для соединения с основными слоями гидроизоляции и создания замкнутого водонепроницаемого контура. Водонепроницаемая вставка защищена от повреждений защитными накладками. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению.
Уплотнительный профиль изготовлен из плотного, морозостойкого термоэластопласта и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. По мере износа уплотнительный профиль может быть легко заменен.

Подробное описание

Цена по запросу

Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дилатационные устройства ДПШ-30 (высотой 30 мм) предназначены для перекрытия зазоров деформационных швов в зданиях, сооружениях паркингов и эксплуатируемых кровель стилобата шириной до 50 мм со значительным трафиком движения пневмоколесного транспорта разрешенной нагрузкой до 3,0 МПа.

ОПИСАНИЕ

Конструктивно дилатационные устройства состоят из алюминиевых направляющих, компенсатора из термоэластопласта, прижимных накладок и обвода для сопряжения с гидроизоляционным ковром.

Устройства комплектуются прижимными накладками из анодированного алюминия (АА).

Конструкция дилатационного устройства ДПШ герметична и обеспечивает защиту полости деформационного шва от возможных протечек воды.

МОНТАЖНЫЕ СХЕМЫ

Устройство	Компенсатор	Перемещения, мм			Размеры, мм				Нагрузка, МПа
		→∙←	←∙→	↓∙↑	А	В	С
ДПШ–30 / 050	П1–102	5	30	30	50	105		212	3,0
ДПШ–30–УГЛ / 050	П2–076	5	30	30	50	78		130	3,0

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид
П1–102
П2–076

ТИПЫ ОБВОДОВ ГИДРОИЗОЛЯЦИИ (МАТЕРИАЛ – ПВХ-П)

Тип	Вид
КОГ–055
КОГ–318
