Закладные ДПШ высотой 50 мм (+сталь)

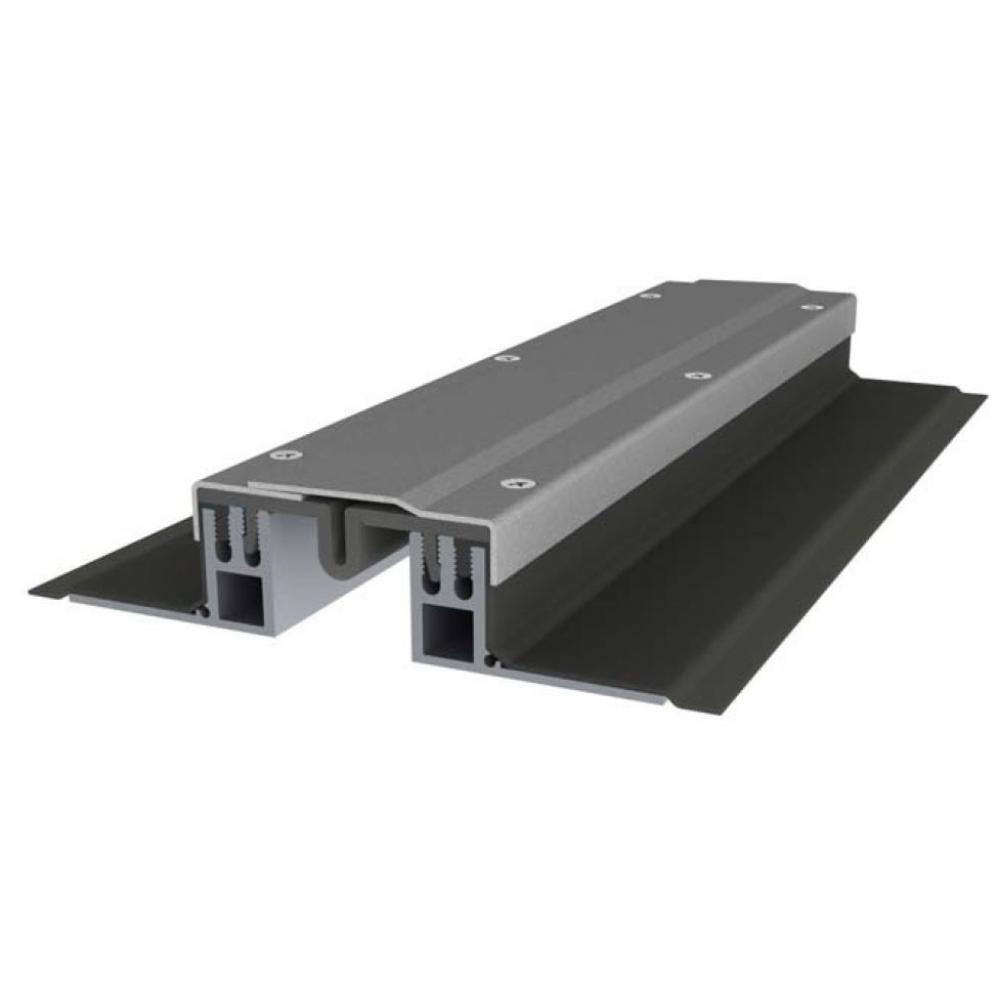

Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые плотно вставлена водонепроницаемая вставка с выпусками для соединения с основными слоями гидроизоляции и создания замкнутого водонепроницаемого контура. Водонепроницаемая вставка защищена от повреждений защитными накладками. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению.
Уплотнительный профиль изготовлен из плотного, морозостойкого термоэластопласта и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. По мере износа уплотнительный профиль может быть легко заменен.

Подробное описание

Цена по запросу

Описание

МОНТАЖНАЯ СХЕМА

Устройство	Компенсатор	Перемещения, мм			Размеры, мм				Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В	С
ДПШ–50 / 050	П3–104	5	30	30	50	108		213	3,0
ДПШ–50 / 080	П3–134	30	40	35	80	138		243	2,1
ДПШ–50 / 100	П3–154	30	50	45	100	158		266	1,0
ДПШ–50 / 150	П3–204	30	50	50	150	210		316	0,5

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид
П3–104
П3–134
П3–154
П3–204

ТИПЫ ОБВОДОВ ГИДРОИЗОЛЯЦИИ (МАТЕРИАЛ – ПВХ-П)

Тип	Вид
КОГ–055
КОГ–318

КОГ-055 – монтаж устройства без сопряжения с гидроизоляционным ковром

КОГ-318 – монтаж устройства при сопряжении с гидроизоляционным ковром
